Mini PCIe 扩展槽
按 Vivid Unit 扩展规范引出全部 GPIO 引脚与 USB 数据线，作为开发自定义扩展板的硬件基础。需要注意的是，这里并不是标准 PCIe 接口。
核心特性
面向需要长期稳定运行的场景，补齐单板计算机最容易出问题的几环。
智能温控散热
铜质散热片配合 4 线 DC 鼓风机组成 VCOOL 主动散热方案，风扇转速随温度自动调节并支持实时测速。相比第一代，噪声有明显下降。
过压与欠压保护
持续监控输入电压，超出可配置的容差范围时自动断电或断开负载。欠压是这类设备最常见的异常关机原因，这一保护能显著提升现场可靠性。
看门狗与 RTC 后备

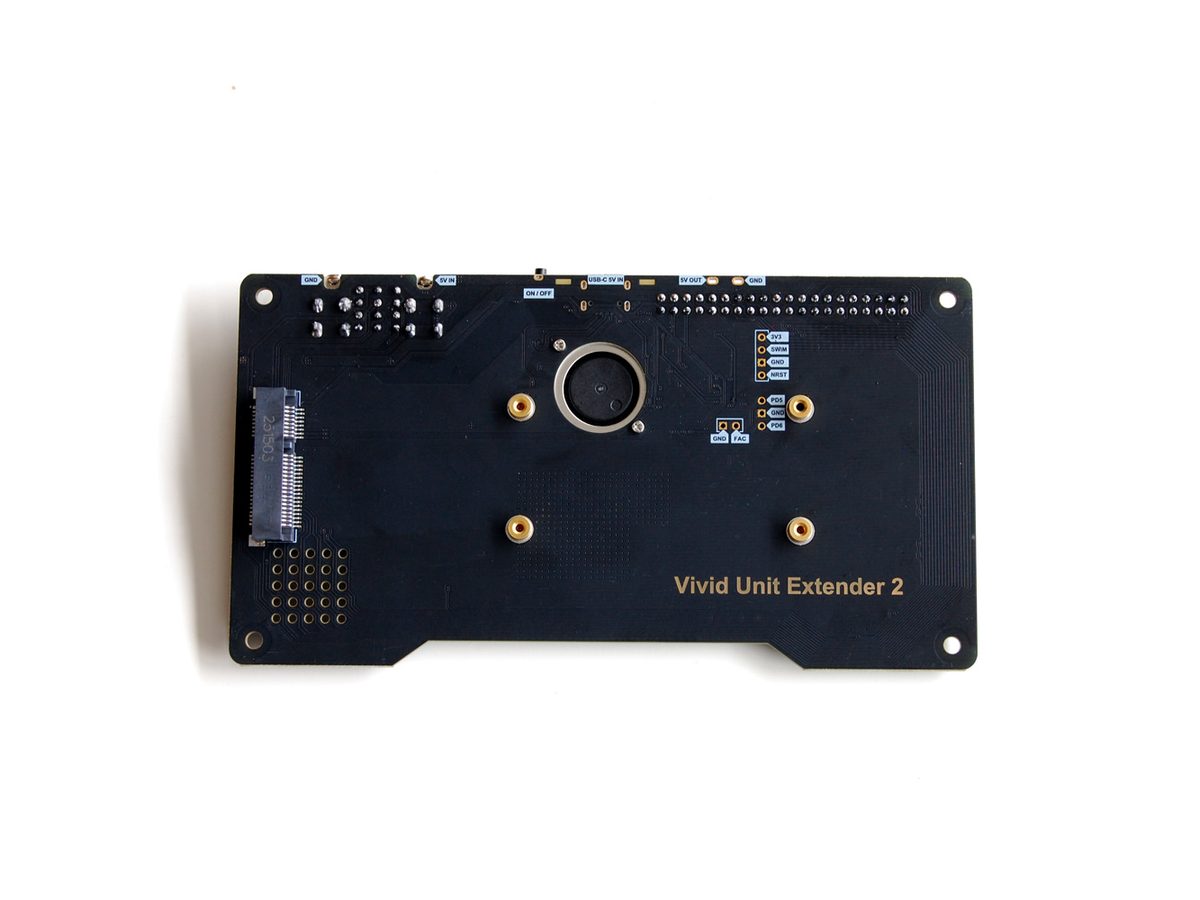

板载看门狗定时器可在 Vivid Unit 无响应时自动将其重启；RTC 后备电池在完全断电后仍能维持时钟 1–2 天（取决于充电程度）。
独立供电与电源键
额外提供一路 USB-C 供电接口与独立电源按键。按下关机后，扩展板会切断供给 Vivid Unit 的电源，使待机功耗大幅降低。
螺钉接线端子
相比第一代新增两个螺钉端子，方便接入外部电源模块，无需焊接即可完成现场接线。
规格参数
| 扩展能力 | |
|---|---|
| 扩展槽 | Mini PCIe × 1，引出全部 GPIO 与 USB 数据线（非标准 PCIe 接口） |
| 接线端子 | 螺钉端子 × 2，用于外接电源模块 |
| 散热 | |
| 散热方案 | 主动 + 被动组合（VCOOL），风扇转速随温度自动调节 |
| 风扇 | 4 线 DC 鼓风机，支持实时调速与转速测量 |
| 散热配件 | 铜质散热片（附导热胶带）× 1、导热垫 × 1 |
| 电源 | |
| 输入电压 | 5V DC（±5%），可耐受至 30V DC |
| 供电接口 | USB-C，或板上预留焊盘 |
| 快充协议 | 板载 CH224K 协议控制器；因无板载 DC/DC 转换，实际仍协商为 5V |
| 待机电流 | 2.5–3.5 mA |
| 保护与维护 | |
| 电压监控 | 过压 / 欠压监控，容差可配置，可自动断电或断开负载 |
| 看门狗 | 可在 Vivid Unit 无响应时自动重启 |
| RTC 后备 | 板载电池，完全断电后可维持时钟 1–2 天 |
| 尺寸与包装 | |
| 尺寸 | 21 × 11 × 1 cm |
| 重量 | 约 0.08 kg（含包装） |

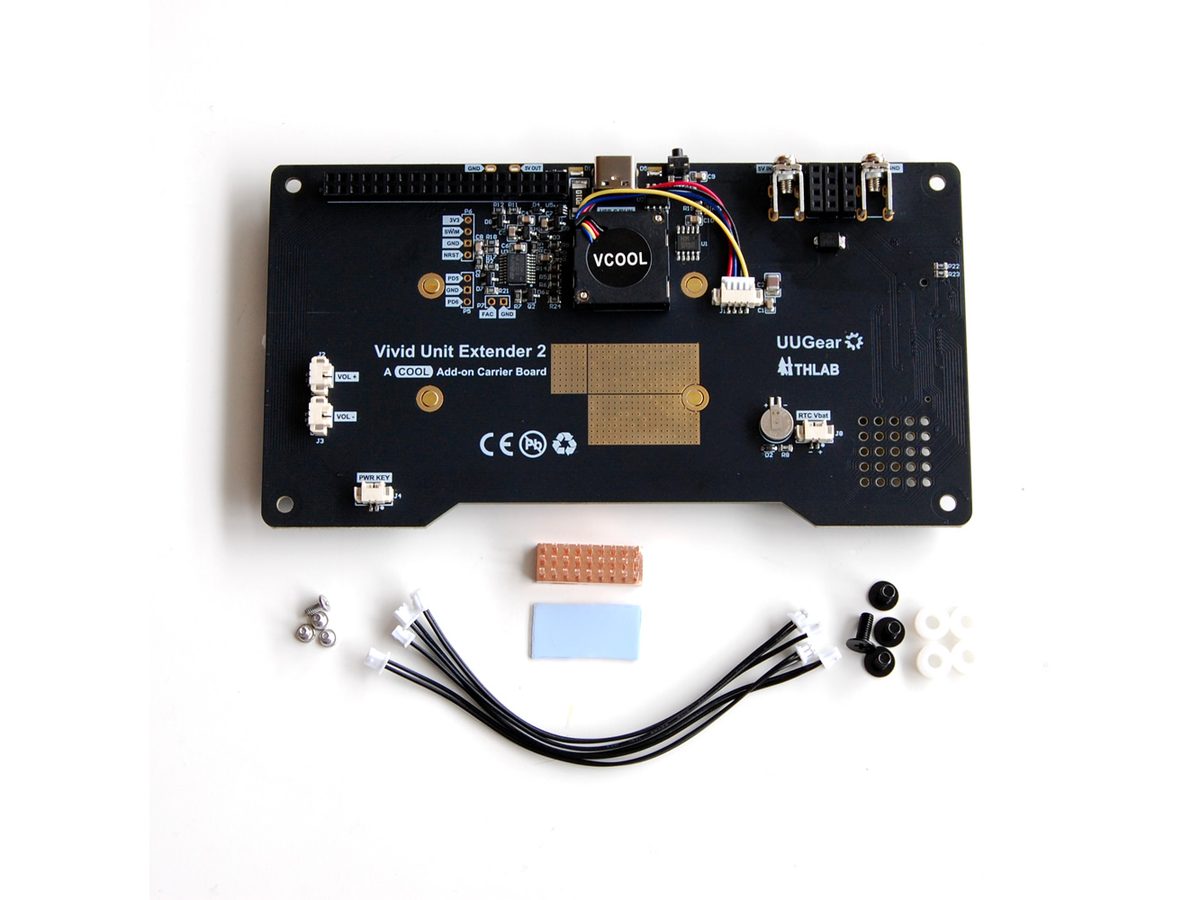

| 包装内容 | 成品 PCB × 1、M3 螺丝 × 4、塑料隔离柱 3.2×7×2.5 × 4、铜散热片（含导热胶带）× 1、导热垫 × 1、M2 螺丝 × 4、MX1.25 双头线 × 4 |
应用场景
适合需要长期稳定运行、或需要自行扩展硬件的项目。
自定义扩展板开发
以 Mini PCIe 接口为基础，开发面向特定应用的专用扩展板。
嵌入式与 IoT 开发
全部 GPIO 与 USB 数据线引出，便于连接各种外设与传感器。
工业控制
看门狗与电源保护提升设备在现场环境下的运行可靠性。
无人值守设备
RTC 后备与自动重启能力，保障设备长期连续运行。
