Vivid Unit 触屏单板计算机

Name: Vivid Unit 触屏单板计算机
Brand: 小树之家科技

5.5 寸触摸屏一体化的单板计算机，屏幕、扬声器、麦克风与网络全部集成在掌上机身内，通电即可使用。

自主研发开源硬件支持 PoE 树莓派兼容排针

购买将跳转至官方商城完成下单；如需批量采购或定制，联系我们。

核心特性

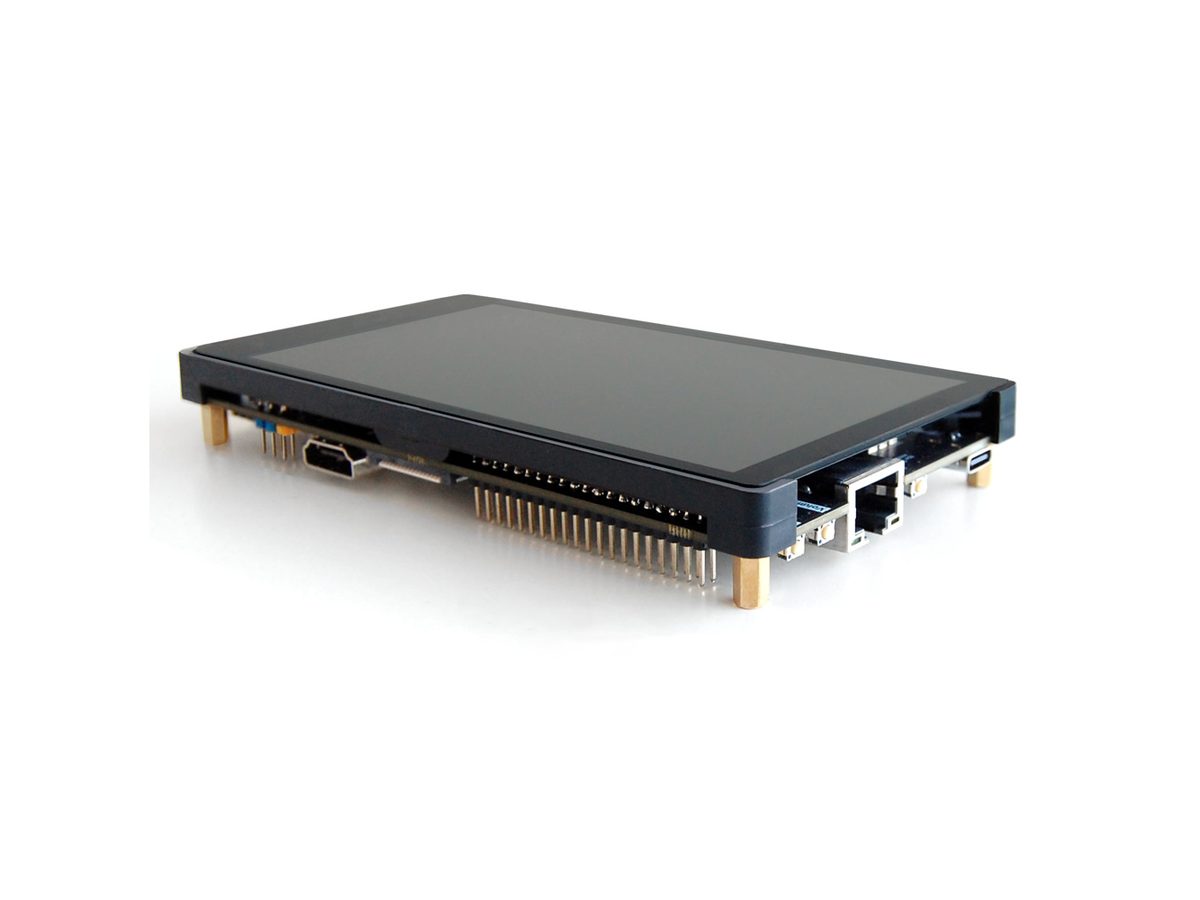

把一台完整计算机所需的部件压缩到 146 × 78.2 × 19mm 的机身内。

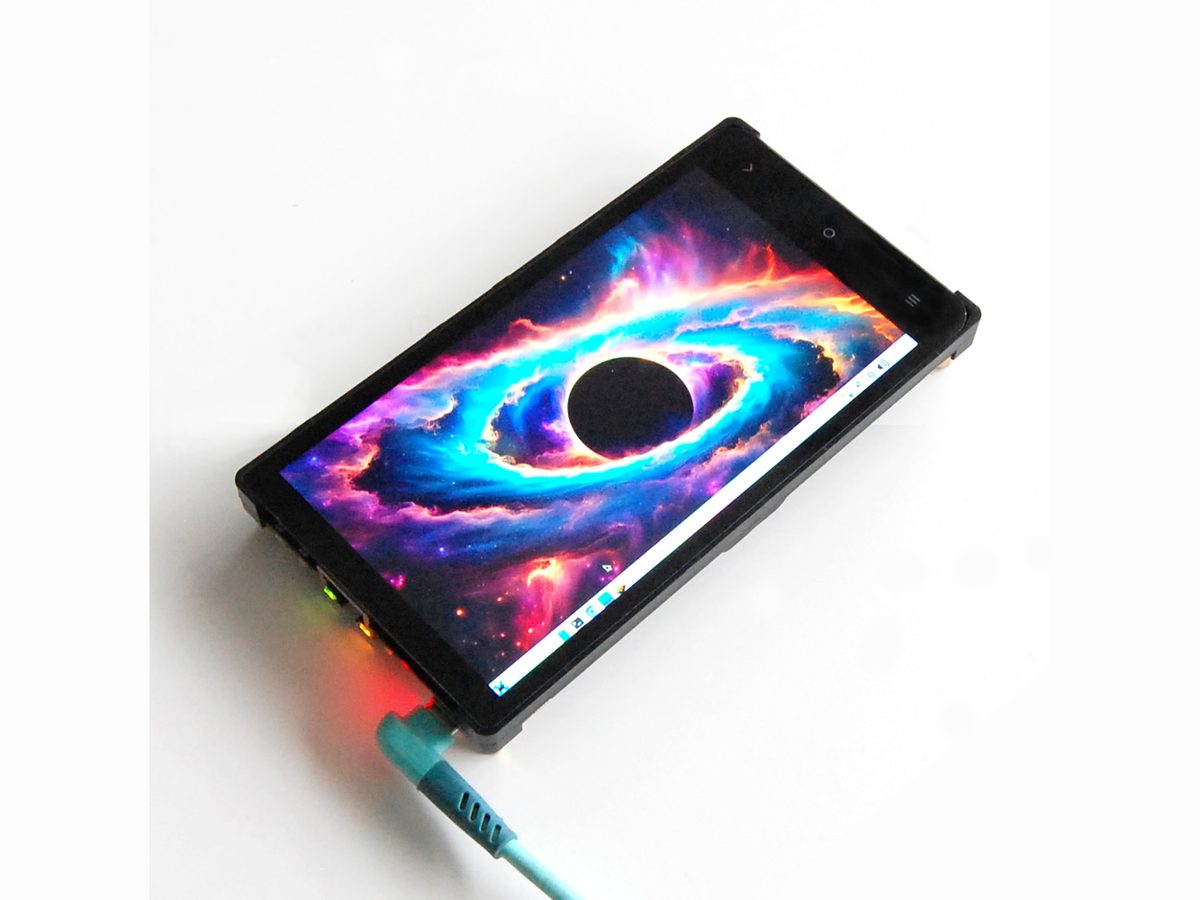

触摸屏、扬声器、麦克风阵列、有线与无线网络全部集成在单块板上，不需要额外的显示器、键盘或扩展板，拆箱通电即可进入系统。

瑞芯微 RK3399 采用双核 Cortex-A72 加四核 Cortex-A53 的大小核架构，配合 Mali-T860MP4 图形处理器，可流畅播放 4K 视频并满足多任务处理需求。

除板载 32GB eMMC 外，机身内预留 M.2 插槽，可加装 NVMe 固态硬盘，用于需要大容量本地存储或高速读写的场景。

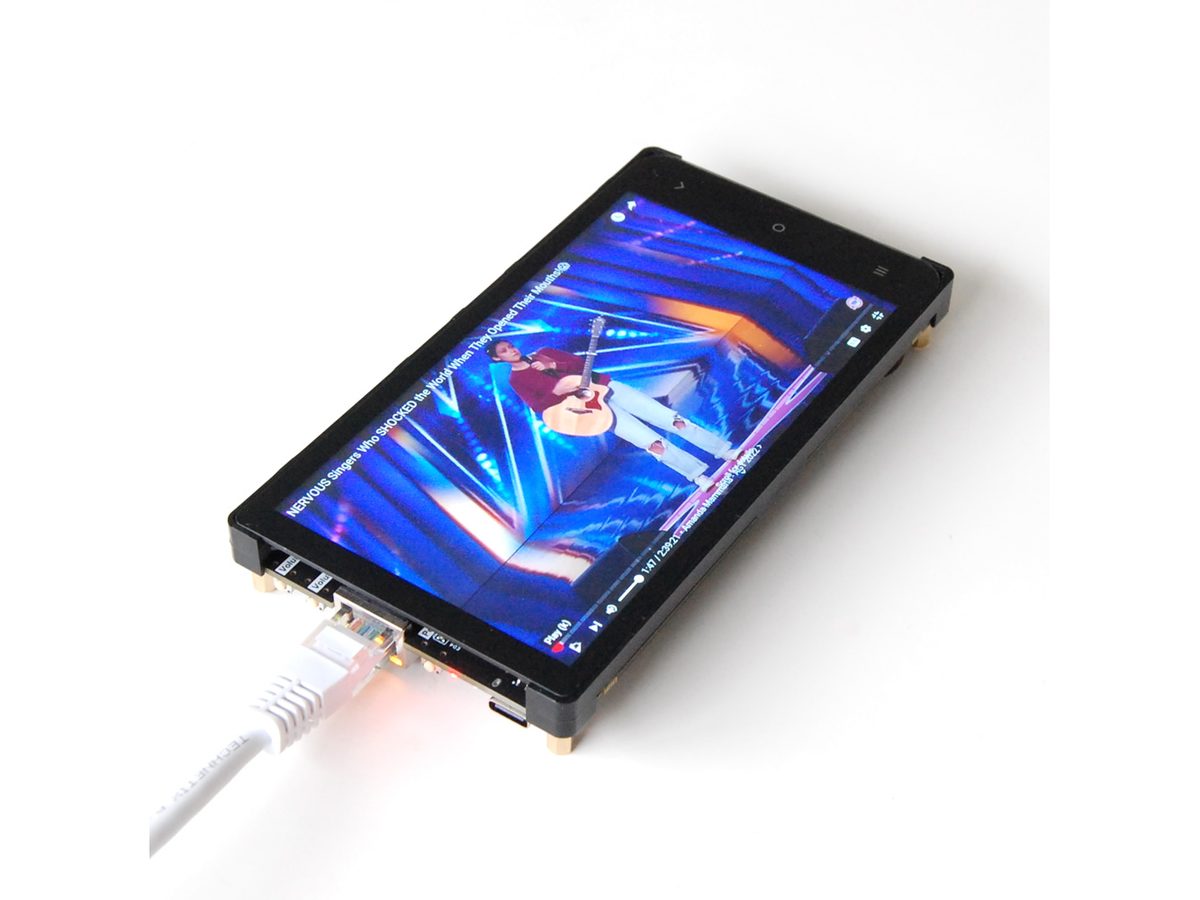

既可通过 USB Type-C 以 5V 供电，也可通过 RJ45 网口直接使用 PoE（DC 48V）供电。布线受限的现场只需一根网线即可完成供电与通信。

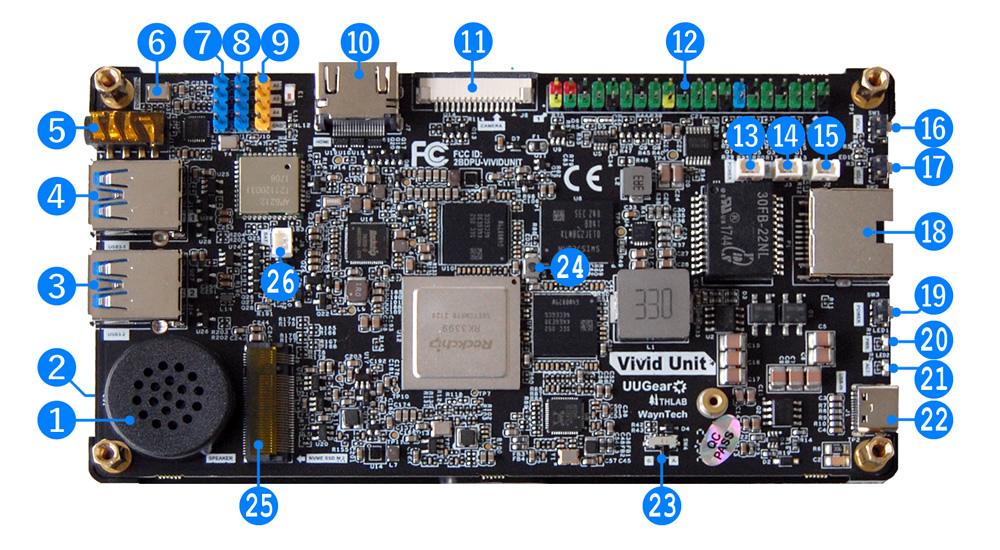

提供 40-pin 排针（兼容树莓派引脚定义）、两路 USB 3.1 Gen1、两路 USB 2.0 排针、MIPI CSI 摄像头接口、SPI、I2C、UART、SDIO 以及三路 10-bit ADC。

提供原理图、机械图纸、3D 模型与源代码，系统构建流程同样开放。预装基于 Debian 12 的 Vivid Unit OS，也支持自行编译定制系统。

核心配置
处理器	Rockchip RK3399（双核 Cortex-A72 + 四核 Cortex-A53）
图形处理器	Mali-T860MP4
内存	4GB LPDDR3
存储	32GB eMMC；支持 M.2 NVMe 固态硬盘扩展
显示与音频
显示屏	5.5 寸电容式多点触摸屏，分辨率 1280 × 720
音频	立体声麦克风阵列、内置扬声器、3.5mm 耳机接口
摄像头接口	MIPI CSI × 1
网络与无线
有线网络	RJ45 千兆以太网口
无线	Wi-Fi 802.11b/g/n、蓝牙 4.1（含 BLE）
接口
USB	USB 3.1 Gen1 × 2（各 5Gbps）、USB 2.0 排针 × 2、USB Type-C × 1（供电与刷机）
视频输出	HDMI × 1
扩展排针	40-pin 排针，兼容树莓派引脚定义
其他总线	SPI × 1、I2C × 2、UART × 1、SDIO × 1
模拟输入	10-bit ADC × 3（经 4-pin 排针引出）
按键	电源键 × 1、音量键 × 2、MASKROM 按键 × 1
指示灯	电源指示灯（红）× 1、活动指示灯（绿）× 1
RTC	3V 电池接口 × 1
电源
供电方式	USB Type-C DC 5V，或通过 RJ45 网口以 PoE（DC 48V）供电
功耗（5V）	待机 < 15mA；空闲约 0.6A；典型 0.8–1.3A；满载约 1.6A
尺寸与环境
尺寸	146 × 78.2 × 19 mm
重量	175g
操作系统	预装 Vivid Unit OS（基于 Debian 12），系统构建流程开源
包装与运输
包装清单	主板 × 1、支架 × 2、触摸屏 × 1、M3 螺丝 × 4、M3 铜柱 × 4
出厂状态	整机已组装完毕，无需自行装配，拆箱通电即可使用
运输重量	约 0.22 kg
运输尺寸	21 × 11 × 3 cm
