GPS 驯服时钟
u-blox NEO-M8N 模块输出 24 MHz 的 GPS 驱动秒脉冲，锁定 Si5351 本振，频率稳定性远优于普通 RTL-SDR 的自由振荡晶振。没有 GPS 信号时，模块会自动回落到内部 TCXO，仍能正常输出时钟。

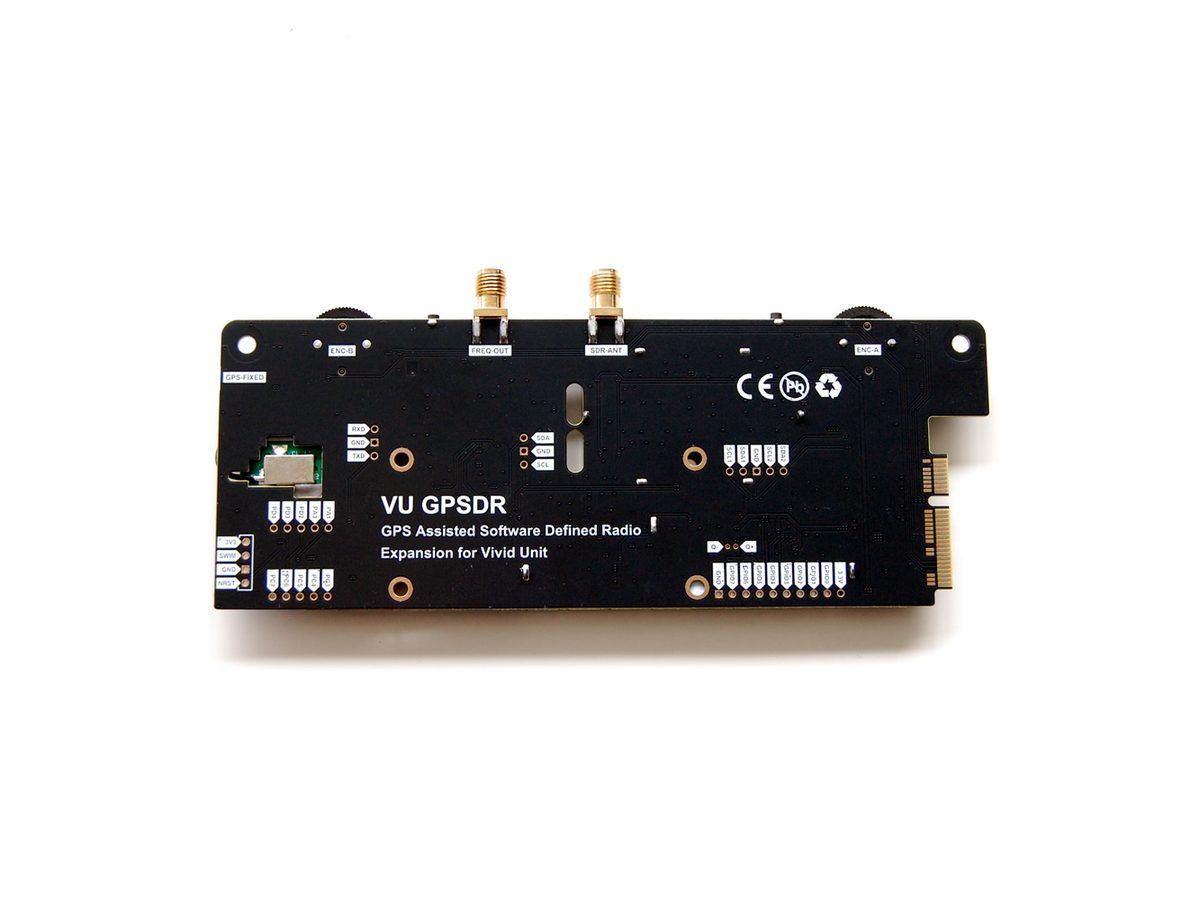

VU GPSDR 软件无线电扩展板

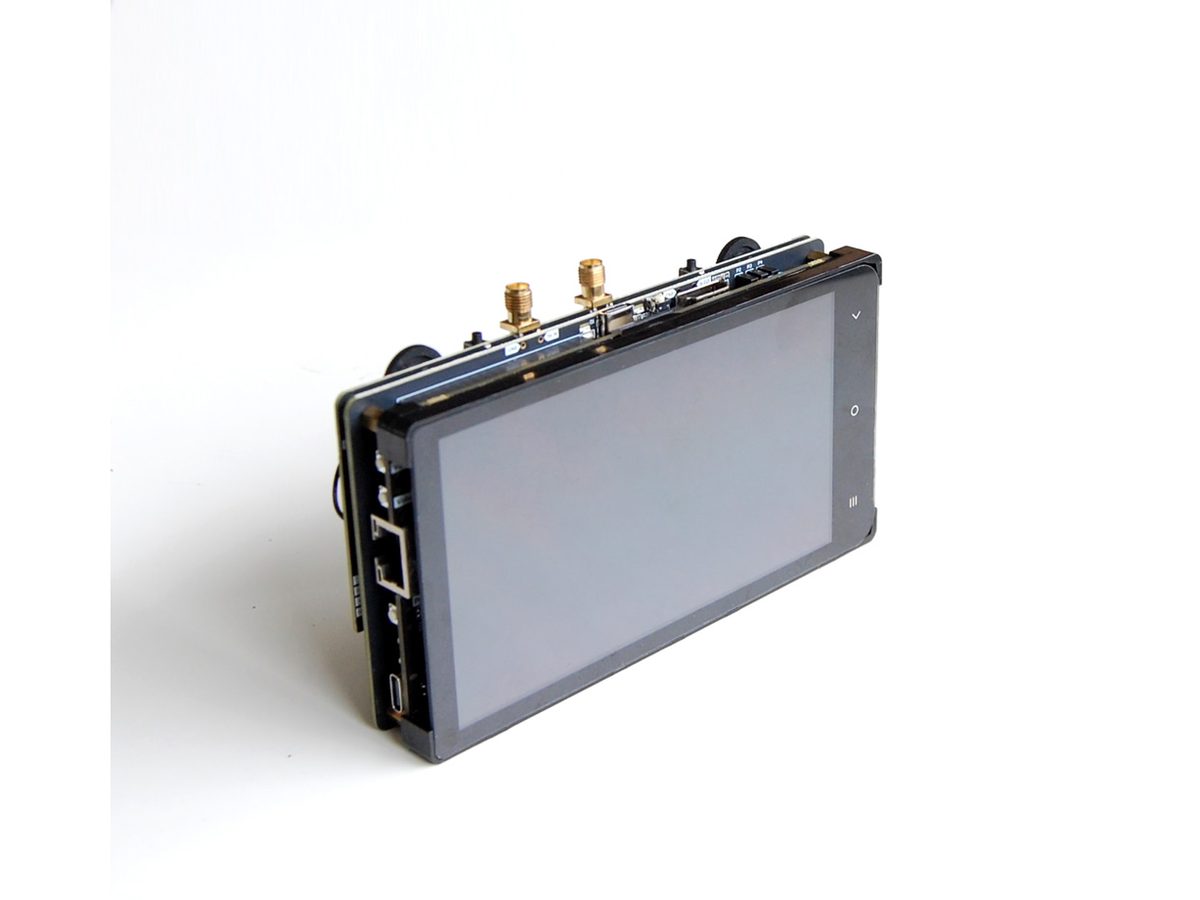

带 GPS 驯服时钟的软件无线电扩展板。插上 Vivid Unit Extender，就能把触摸屏单板计算机变成一台独立的 SDR 工作站。需配合 Vivid Unit 与 Extender 使用。
- 接收范围 500 kHz – 1.766 GHz，覆盖短波、调频广播、航空与业余频段
- 内置 108 MHz 上变频，解决普通 RTL-SDR 无法直接接收短波的问题
- 由 GPS 秒脉冲驯服的 Si5351 本振，频率稳定，并可输出作为外部时钟源
- 两个功能可自定义的旋转编码器，方便调谐操作
- 依托 Vivid Unit 的触摸屏与扬声器，无需连接电脑即可使用
购买将跳转至官方商城完成下单；如需批量采购或定制，联系我们。
核心特性
相比常见的 RTL-SDR 方案，它补上了时钟精度与短波接收这两块短板。
短波上变频
板上集成 108 MHz 本机振荡器，把 30 MHz 以下的信号搬到调谐器可接收的范围内，因此能够收听短波广播与业余无线电频段。这是普通 RTL-SDR 无法直接做到的。
脱离电脑独立运行

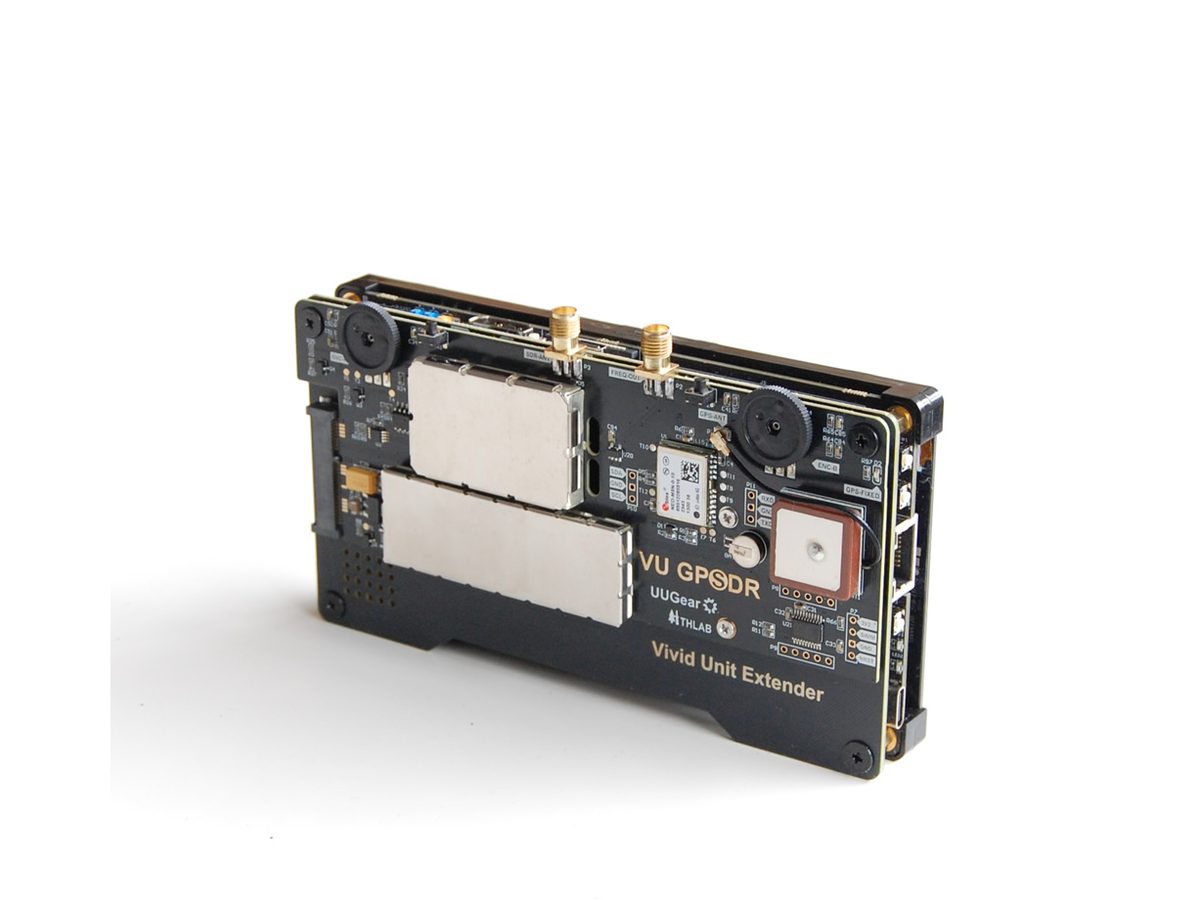

通过 Mini PCIe 接口连接 Vivid Unit Extender，配合 Vivid Unit 自带的触摸屏、扬声器、散热与电源管理，整套系统不需要外接电脑即可完成接收与显示。
双旋转编码器
板上配有两个旋钮式编码器，功能可由软件自由分配，用于频率调谐、音量调节或增益控制等操作，比纯触摸操作更适合精细调谐。
可编程时钟输出
通过一路 SMA 接口输出软件可调频率，可用作其他测试设备的参考时钟或系统同步信号，让这块板的价值不止于接收。
地图与航空追踪
配套软件支持 OpenStreetMap 地图显示，以及 ADS-B 飞机的实时位置追踪，可直接在设备屏幕上查看空域动态。
规格参数
| 核心器件 | |
|---|---|
| 调谐器 | Rafael Micro R860 |
| 模数转换 | Realtek RTL2832U |
| 定位模块 | u-blox NEO-M8N |
| 主控 | STM8S003F |
| 射频指标 | |
| 接收频率范围 | 500 kHz – 1.766 GHz |
| 带宽 | 最高 3.2 MHz（建议 2.4 MHz 以保证稳定性） |
| 短波上变频 | 108 MHz 本机振荡 |
| 本振 | Si5351，由 24 MHz 的 GPS 驱动秒脉冲锁定 |
| 发射功能 | 无（仅接收） |
| 接口 | |
| 天线输入 | SMA × 1（不带偏置电压） |
| 时钟输出 | SMA × 1，输出频率软件可调 |
| GPS 天线 | IPEX 接口 × 1，提供 5V 偏置 |
| 扩展接口 | Mini PCIe，连接 Vivid Unit Extender |
| 操作方式 | 旋转编码器 × 2 |
| 电源与尺寸 | |
| 供电 | 经由 Vivid Unit Extender 的 USB-C 接口供电；建议使用固定 5V / 3A 以上电源，不建议使用 PD / QC 充电器 |
| 尺寸 | 21 × 11 × 1 cm |
| 重量 | 65g |
应用场景
从无线电收听，到精确授时与航空观察。
短波与业余无线电
借助上变频覆盖 30 MHz 以下的短波广播与业余频段。
ADS-B 飞机追踪
接收 1090 MHz 应答信号，在屏幕上实时显示飞机位置。
精确时钟源
以 GPS 驯服的时钟输出，为其他设备提供参考或同步信号。
便携与桌面实验
一体化触摸屏形态，适合外出携带或在工作台上使用。
